OS MOTORES VW BOXER 1.600cc - DIVISÃO 3

#90 Teleco, #5 Junior Lara Campos, #3 Ricardo Mogames, #12 Alfredo Guaraná, #8 Rui Amaral Jr.

No post anterior meu amigo Expedito conta da quebra dos motores Boxer na Divisão 3, o Jr. - Luiz Carlos Lara Campos Junior - até chiou com o que escreveu o Expedito, que ele havia estourado quatro deles e que a grande maioria dos pilotos levava para as corridas no mínimo dois motores de reserva.

Pois bem mesmo com meus parcos conhecimentos de mecânica resolvi escrever sobre a preparação dos mesmos.

Os últimos motores a ar VW 1.600cc Boxer fabricados no Brasil, saíam de fabrica com a seguinte configuração:

Ficha Técnica VW 1600

Motor - De quatro cilindros contrapostos dois a dois, quatro tempos, traseiro, refrigerado a ar;

diâmetro e curso dos cilindros de 85,5 x 69,0 mm; 1584 cc;

taxa de compreensão de 7,2:1;

potência máxima de 65 CV SAE a 4600 rpm; troque máximo de 11,7 mkg SAE a 3200 rpm, comando de válvulas central acionado por engrenagem;

válvulas de admissão e escapamento nos cabeçotes; alimentado por dois carburadores de 32 mm de fluxo descendente;

gasolina indicada: 73/75 octanas.

Transmissão - Embreagem monodisco a seco, de acionamento mecânico, câmbio de quatro marchas sincronizadas para a frente e ré, com alavanca no assoalho. Relações: 1º) 3,80:1; 2º) 2,06:1; 3º) 1,32:1; 4º) 0,89:1; ré) 3,88:1; relação de diferencial: 4,125:1; tração nas rodas traseiras.

Carroceria e chassi - Carroceria em chapa de aço estampado, tipo sedã, duas portas, cinco lugares, chassi em plataforma de aço com túnel de reforço.

Suspensão - dianteira: independente com barras de torção em feixes longitudinais, amortecedores hidráulicos telescópicos e barra estabilizadora; traseira: independente com semi-eixos oscilantes, barras de torção, amortecedores hidráulicos telescópicos e barra compensadora.

Freios - Acionamento hidráulico, a disco nas rodas dianteiras e a tambor nas traseiras.

Direção - Do tipo mecânica de setor e rosca sem fim.

Rodas, pneus - Rodas de aço estampado com aro de 14 polegadas e tala de cinco polegadas; pneus 5.90 x 14 do tipo convencional.

Dimensões - Comprimento total: 402,6 cm; largura: 154 cm; altura: 148,5 cm; distância entre-eixos: 240 cm; bitola dianteira: 132,6 cm; bitola traseira: 136,5 cm; distância livre do solo: 14,7 cm; peso em ordem de marcha: 810 kg.

Diâmetro dos pistões : 85,5 mm

Curso: 69mm

Taxa de compressão: 7,5:1 Gás e 11:1 Álcool

Cilindrada: 1.584cc

Válvulas de admissão: 36mm

Válvulas de escape: 32mm

Potencia: 57 HP á 4.200rpm

Torque máximo: 11,8kg á 2.600rpm

Carter: 2,5l de óleo

Dois carburadores Solex 32 30 PIC

Bomba de combustível mecânica.

Seu limite de giros era de 5.000rpm

E a velocidade nas marchas era a seguinte:
1ª 38km/h

2ª 68km/h

3ª 107km/h

4ª 137km/h -velocidade máxima.

O Desempenho

É normal que o motor mais possante dê ao carro melhor desempenho, bastando lembrar que o motor de 1285 cc apresenta uma potência de apenas 46 CV SAE ao regime de 4600 rpm, enquanto o de 1584 cc dá, ao mesmo regime, 65 CV SAE. Assim, mesmo considerando que são motores de baixo rendimento e, sob este aspecto, tecnicamente ultrapassados, o 1600 é superior ao do 1300, tendo um coeficiente de 41,03 CV/Litro contra 35,79 CV/Litro. Isso é o explicado por dois fatos: a taxa de compressão, que no 1600 é de 7,2:1 contra 6,8:1 no 1300, e a carburação, que é dupla (dois Solex 32) no 1600 e um simples (um Solex 30) no 1300. Depois de se aceitar o fato de que o 1600 tem melhor rendimento do que o 1300, é interessante examinar "quanto" ele é melhor, para ter-se então um primeiro critério de comparação entre os dois carros. Na velocidade máxima a diferença é sensível: enquanto o 1300L fez 116,264 Km/h (com melhor passagem a 118,811 Km/h, o que constitui excelente resultado para esse tipo de carro), o 1600 alcançou 133,344 Km/h (com a melhor passagem a 136,353 Km/h). São números que dispensam maiores observações.

A USINA DE FORÇA

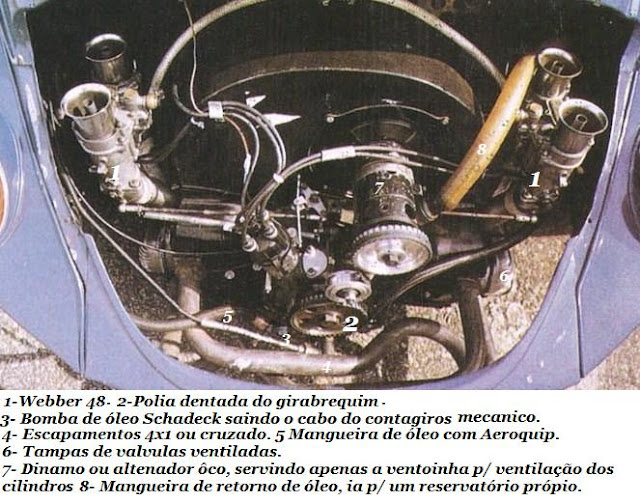

Motor do carro de Ricardo Mogames.

 Nessas duas fotos o motor do D3 de Jr Lara sem ventoinha.

Pois bem nossos preparadores pegavam esse motor que virava a 4.600rpm e rendia 65 HP e o transformavam numa verdadeira usina de força que girava a 8.500rpm gerando em alguns casos até 155hp.

Do motor original era aproveitado o bloco, volante do motor e cabeçotes, o resto já não servia a nossos propósitos.

No bloco eram trocadas as roscas de prisioneiros por Elicoil e em alguns casos aberto o diâmetro das camisas.

Os cabeçotes geralmente preparados pelo "João dos cabeçotes", com a mudança das sedes de válvulas para receber as de 40/41mm de admissão e as 35mm de escapamento. Alem de todo trabalho na câmara de combustão já que usávamos uma taxa de compressão de 14/15:1 usando Álcool etanol brasileiro como combustível. As válvulas recebiam molas adequadas a configuração do comando geralmente Engle e os pratos de válvula da mesma marca eram de titânio.

Os dois Solex de difusor 32mm eram trocados por dois Webber duplos de 48mm, a bomba de gasolina mecânica era trocada por uma elétrica (no meu caso de Cesna) que pudesse abastecer as novas válvulas e os carburadores.

A bomba de óleo era trocada por uma Schadek dupla, "carter seco" (pro leigo em mecânica um motor convencional tem seus 2,5 litros óleo lubrificante armazenado dentro do motor, já em um motor de competição usando carter seco... o armazenamento de seus 8 litros de óleo lubrificante é fora do motor ficando em um reservatório fixado em algum lugar do automóvel)., assim o óleo que acabou de lubrificar o motor é sugado pela bomba indo resfriar em um radiador colocado à frente do carro, na seqüência indo para o reservatório de óleo completando o ciclo da lubrificação por bomba de óleo"carter seco".

Os pistões em alguns motores eram trocados pelos forjados com diâmetro de 85,5 mm máximo possível dentro da cilindrada de 1.600cc. As bielas também forjadas eram escolhidas e pesadas e depois tendo seus pesos equalizados. O girabrequim todo trabalhado para retirar arestas e algum peso e balanceado. Do volante do motor era retirado algum peso, acredito que dois kg ou mais, e depois balanceado com polias, volante e platô de embreagem e parafusos.

Os comandos de válvulas que usávamos em sua maioria eram fabricados nos EUA, Iskanderian, Engle e outras marcas todos com levante e duração maior que o original proporcionando em alguns casos que o motor atingisse até 8.500 rpm. Na época não existiam as injeções eletrônicas que programam a entrada de combustível e esses motores trabalhavam numa faixa de giros muito critica geralmente só funcionavam a contento após os 5.000/5.000rpm.

Falando em comandos, certa vez o Chapa e eu compramos uma enorme variedade de peças que um piloto havia trazido e não iria usar, entre pratos e molas de válvulas, varetas, e muitas outras coisas havia um comando que não lembro a marca e era usado nos EUA na Formula Super Vê. Vimos toda sua diagramação e mesmo assim montamos ele em um motor, pois bem o dito girava 8.700rpm mas só cruzava a 7.200rpm e aí era um coice, despejava toda potencia, só que mesmo com o cambio sendo uma caixa3 era dificílimo pilotar, quando estávamos experimentando na pista um amigo pediu para dar umas voltas e mesmo com experiência não conseguiu, voltando ao Box com as velas encharcadas e levando uma baita bronca do Chapa.

Hoje quando na Formula Um vejo os motores funcionando numa faixa de giros que vai dos 6.000rpm até os 18.000rpm fico pensando o que teria sido ter injeção eletrônica em nossos motores.

Nos pistões não usávamos as travas originais e sim espaçadores de teflon que não soltavam em altas rotações.

A parte mais complicada era a montagem, sendo que o perfeito enquadramento dos comandos de válvulas era uma tarefa para no mínimo três horas, e isso o Chapa fazia com a perfeição de um mestre, coisa que diga-se de passagem ele sempre foi.

Outro dia conto mais, mas era assim tudo feito com capricho e carinho e olha que nas corridas curtas usávamos esses motores no máximo por uns duzentos quilômetros, se tanto, e mesmo assim eles estouravam.

A nossos amigos Chapa, Arno, Marcos, Carlos Alberto, Manduca e tantos outros que muito nos ajudaram  e aturaram.

Texto : Jr Lara Campos e Rui Amaral Jr

NT: Escrevi este texto e enviei ao Jr. para que ele me corrigisse caso tivesse escrito algo errado, o Jr anexou ao texto seu grande conhecimento da matéria, completando e dando a ele mais clareza.
Por esse motivo quando escrevo de parcos conhecimentos eles são meus e não do meu amigo Jr

 Teleco e Ingo Hofmann

 Manduca e João Franco

 Rui Amaral Jr

 Jr Lara e o D3 sem ventoinha.

 Arturo Fernandes e Amadeo Campos

 Guaraná e Ingo

Pedro Garrafa

Post original de 11 de Agosto de 2010.
